IDocインバウンド処理チュートリアル

チュートリアルにおける構成

事前準備

1. RFCユーザの準備
   SUISUI-ETL用のRFCユーザを接続先のクライアントに登録します。すでに登録済みの場合は不要です。一般的に、ユーザタイプが通信、もしくはシステムのユーザを作成します。




SAPシステムでのIDocに関連する設定

1. 論理システム登録
   対象システムもしくは、SUISUI-ETLに該当する論理システムの登録を行います。すでに登録済みの場合は、実施の必要はありません。

   SAP GUIにて、トランザクションコード「BD54」を実行します。以下のような警告が表示されますが、続行してください。
   論理システムは、クライアント非依存情報です。クライアント非依存カスタマイジングが可能なクライアントで実施してください。



   [新規エントリ]を押下します。



   新規エントリ追加画面で、以下の値を入力します。



   項目名	値
   論理 Sys.	EICS
   名称	EICS






2. 自クライアント論理システム確認

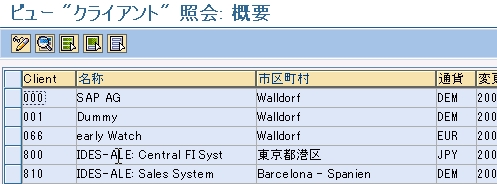

   自クライアントに割り当てられている論理システムを確認します。ここで確認した論理システム名は、のちほどの設定で使用します。SAP GUIにて、トランザクションコード「SCC4」を実行します。一覧より、自クライアントのエントリをダブルクリックします。

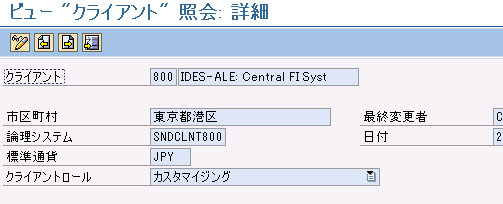

   項目[論理システム]に定義されている値が、そのクライアントに割り当てられている論理システム名です。通常、<システムID>CLNT<クライアント番号>が論理システムとして割り当てられます。IDocインターフェースを使用する場合、論理システムの割り当ては必須です。論理システムが割り当てられていない場合は、論理システムを新たに作成し、割り当てを行ってください。論理システムの作成および割り当ては、システム管理者のもとで実施してください。






3. パートナプロファイル登録
   パートナプロファイルではパートナに対して、メッセージの割り当て、設定を行います。ここでは、パートナである論理システム「EICS」に銀行登録用のメッセージ「BANK_CREATE」の割り当て、設定を行います。SAP GUIにて、トランザクションコード「WE20」を実行します。

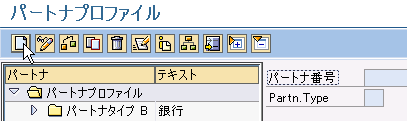

   [登録]を押下します。



   以下のように入力し、保存します。



   項目名	値
   パートナ番号	EICS
   Partn. Type	LS

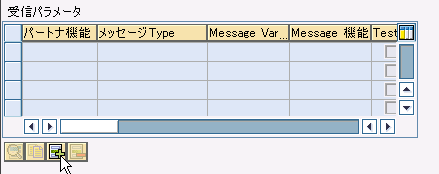

   受信パラメータの[受信パラメータ登録]を押下します。

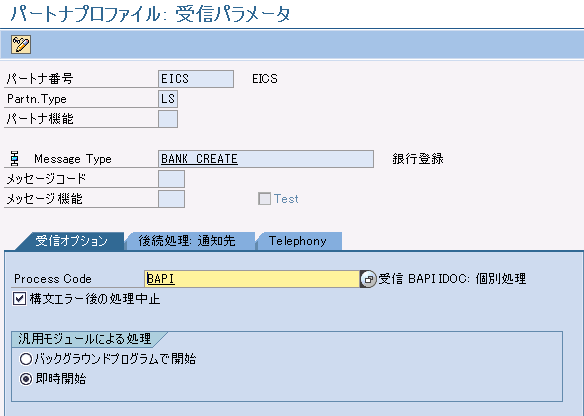

   受信パラメータ設定画面で、以下の値を入力します。



   項目名	値
   Message Type	BANK_CREATE
   Process Code	BAPI
   汎用モジュールによる処理	即時開始




   設定を保存し、メッセージの割り当てを完了します。


SAPアダプタからの呼び出し

1. スクリプトの完成イメージ





2. グローバルリソースの作成
   「コントロールパネル」の[グローバルリソースの設定]で、SAPアダプタのグローバルリソースを作成します。
   SAPアダプタのグローバルリソース設定画面で、以下の値を設定します。そのほかのプロパティ項目についてはデフォルト値を使用します。
   各プロパティ項目の詳細については、「グローバルリソースのプロパティ」を参照してください。



   カテゴリ	項目名	値
   基本設定	接続名	SAP接続設定
   必須設定	サーバ	r3server00
   	システム番号	01
   	クライアント番号	800
   	ユーザ名	EICS
   	パスワード	SAPに接続するユーザのパスワードを入力します。
   	言語	日本語(JA)





3. 入力データを保存するディレクトリの作成

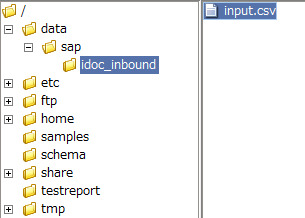

   入力データを保存するディレクトリを作成します。入力データは「/data/sap/idoc_inbound」に保存します。



   項目名	値
   パス	/data/sap/idoc_inbound


   ディレクトリの作成はエクスプローラで[ファイル]-[新規作成]-[ディレクトリ]を選択、または、右クリックメニューから作成することができます。





4. 入力データの作成
   入力データとなるCSVファイルを「/data/sap/idoc_inbound/input.csv」に作成します。
   エクスプローラで/data/sap/idoc_inboundディレクトリに移動し、[ファイル]-[新規作成]-[テキストファイル]を選んでCSVファイルを作成します。以下の内容でCSVファイルを作成します。



   項目名	値
   ファイルパス	/data/sap/idoc_inbound/input.csv
   内容	国コード,銀行ID,銀行名 JP,9990001,銀行01 JP,9990002,銀行02 JP,9990003,銀行03









5. スクリプトの作成
   以下の内容でスクリプトを作成します。



   項目名	値
   プロジェクト名	SAPアダプタチュートリアル
   スクリプト名	IDocインバウンド



6. コントロールレコード用スクリプト変数の作成
   IDocのコントロールレコードはIDocの制御を行うためのレコードです。このレコードにより、SAPシステムでIDocデータに対し、どの処理を行うか制御されます。ここでは、IDocのコントロールレコードをスクリプト変数に登録します。



   変数名	変数型	初期値	説明
   TABNAM	文字列型	EDIDC
   MANDT	文字列型	<クライアント番号> ここでは「800」を入力しています。	コントロールレコード「MANDT」には、クライアント番号を入力します。
   DOCREL	文字列型	<登録先システムのリリースまたは使用するIDocのリリースバージョン> ここでは「700」を入力しています。	コントロールレコード「DOCREL」には、登録先システムのリリースまたは使用するIDocのリリースバージョンを入力します。 4.6C:46C Enterprise:620 ERP 6.0(mySAP2005):700
   DIRECT	文字列型	2	コントロールレコード「DIRECT」には、IDocの送受信方向を入力します。 (SAPシステムから)送信:1 (SAPシステムで)受信:2
   IDOCTYP	文字列型	BANK_CREATE01	コントロールレコード「IDOCTYP」には、受信するIDoc基本タイプを入力します。
   MESTYP	文字列型	BANK_CREATE	コントロールレコード「MESTYP」には、メッセージタイプを入力します。
   SNDPOR	文字列型	SAP<システムID> ここでは「SAPSND」を入力しています。	コントロールレコード「SNDPOR」には、送信側ポートを入力します。
   SNDPRT	文字列型	LS	コントロールレコード「SNDPRT」には、送信側パートナタイプを入力します。
   SNDPRN	文字列型	EICS	コントロールレコード「SNDPRN」には、送信側パートナ番号を入力します。
   RCVPOR	文字列型	SAP<システムID> ここでは「SAPSND」を入力しています。	コントロールレコード「RCVPOR」には、受信側ポートを入力します。
   RCVPRT	文字列型	LS	コントロールレコード「RCVPRT」には、受信側パートナタイプを入力します。
   RCVPRN	文字列型	<受信側(SAPシステム)の論理システム> ここでは「SNDCLNT800」を入力しています。	コントロールレコード「RCVPRN」には、受信側パートナ番号を入力します。






7. CSVファイル読み取り処理の作成
   CSVアダプタを使用し、作成したCSVファイルをスクリプトから使用できるようにします。

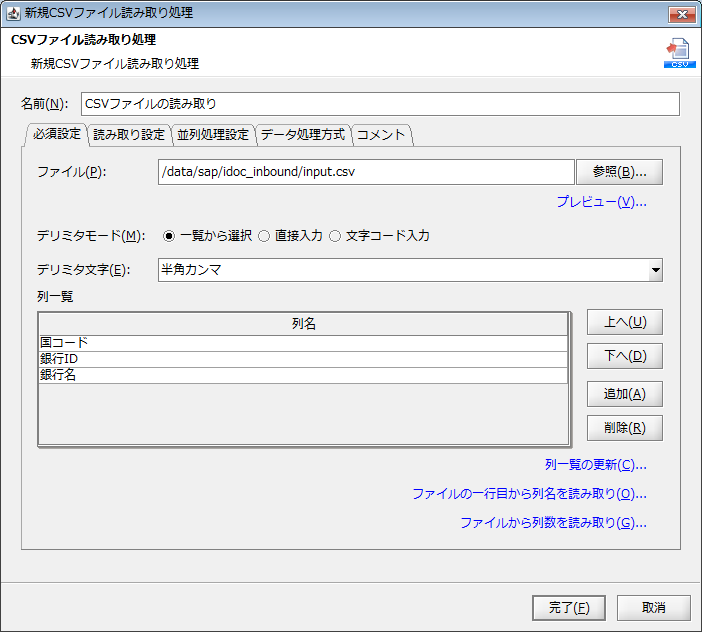

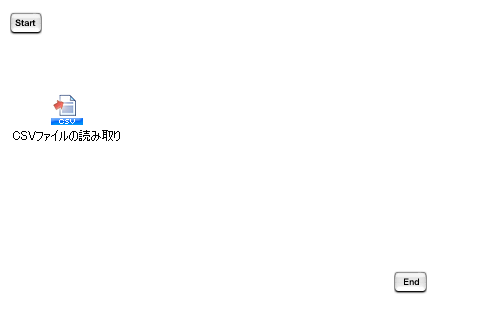

   [ファイル]-[CSV]-[CSVファイル読み取り]をスクリプトキャンバスにドラッグ&ドロップします。 CSVファイル読み取り処理の設定画面で以下の値を入力し[完了]を押下します。



   カテゴリ	項目名	値
   基本設定	名前	CSVファイルの読み取り
   必須設定	ファイル	/data/sap/idoc_inbound/input.csv
   	列一覧/列名	国コード 銀行ID 銀行名 [ファイル]を指定したあと、[列一覧の更新]プロパティアクションを実行すると[列一覧]に「input.csv」の列情報が自動的に表示されます。

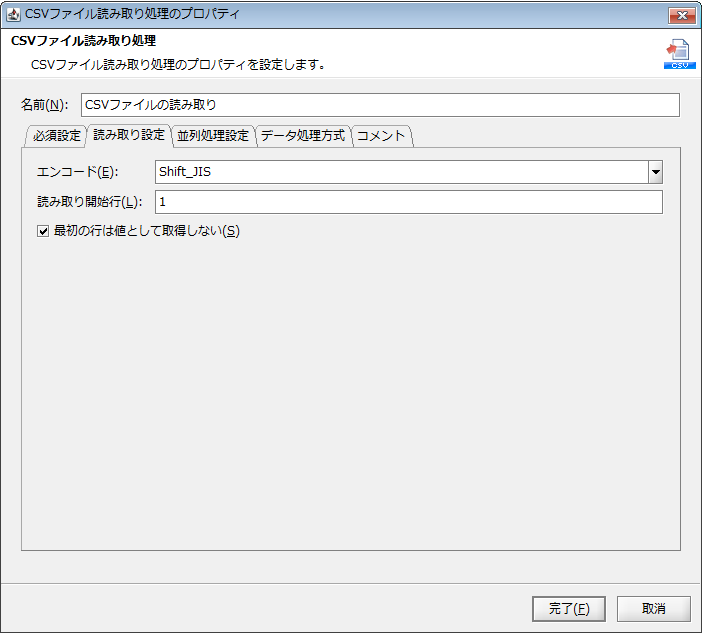

   読み取り設定	最初の行は値として取得しない	チェックします input.csvの最初の行の「国コード」、「銀行ID」、「銀行名」をデータとして読み取らないようにします。










8. 繰り返し処理の作成
   入力データ1行ずつSAPシステムに登録していきます。

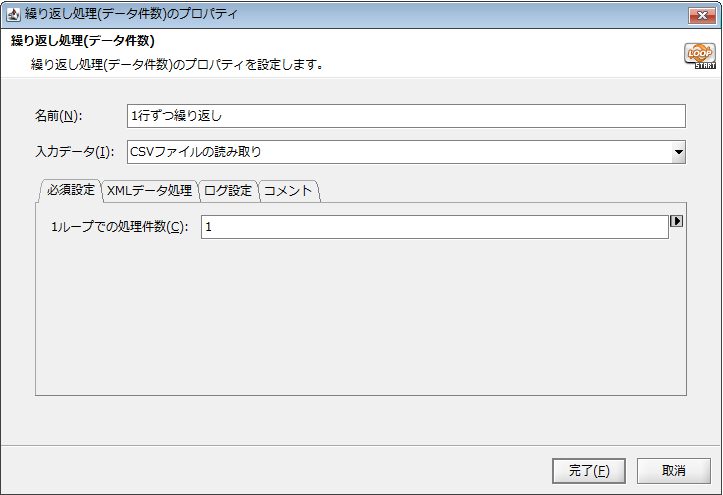

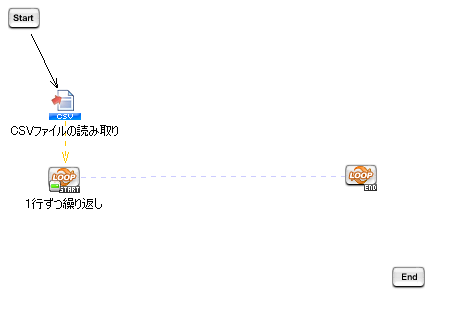

   [基本]-[フロー]-[繰り返し(データ件数)]をスクリプトキャンバスにドラッグ&ドロップします。繰り返し処理(データ件数)の設定画面で以下の値を入力し[完了]を押下します。



   カテゴリ	項目名	値
   基本設定	名前	1行ずつ繰り返し
   	入力データ	CSVファイルの読み取り
   必須設定	1ループでの処理件数	1




   繰り返し処理(データ件数)の[完了]を押下すると、[マッピングの追加]ダイアログが表示されます。



   ここではCSVファイル読み取り処理「CSVファイルの読み取り」の結果データをそのまま繰り返し処理(データ件数)「1行ずつ繰り返し」に渡すため、マッピングの必要はありません。そのため[いいえ]を押下します。





9. ビジネスメソッド実行処理の作成
   SAPアダプタを使用し、「BANK_CREATE01」IDocをスクリプトから使用できるようにします。

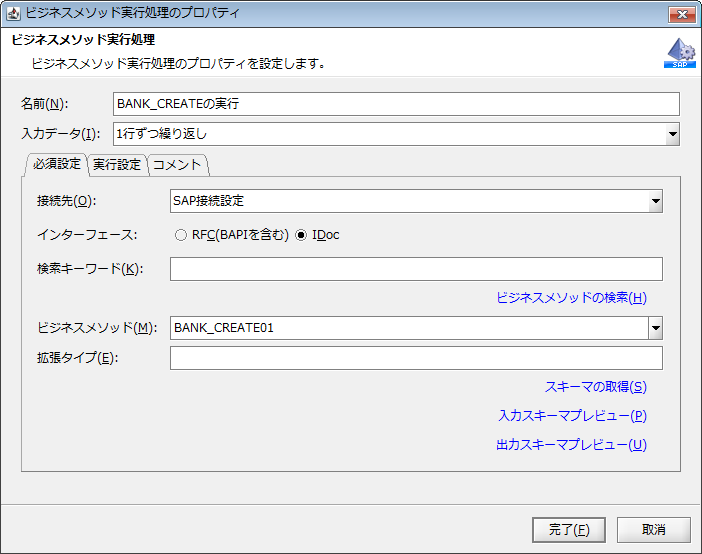

   [アプリケーション]-[SAP]-[ビジネスメソッド実行]をスクリプトキャンバスにドラッグ&ドロップします。ビジネスメソッド実行処理の設定画面で以下の値を入力し[スキーマの取得]を押下します。
   スキーマの取得に成功したことを確認し[完了]を押下します。



   カテゴリ	項目名	値
   基本設定	名前	BANK_CREATEの実行
   	入力データ	1行ずつ繰り返し
   必須設定	接続先	SAP接続設定
   	インターフェース	IDoc
   	ビジネスメソッド	BANK_CREATE01






10. スクリプト変数と繰り返し処理(データ件数)からビジネスメソッド実行処理へのマッピングの作成
    ビジネスメソッド実行処理の[完了]を押下すると、[マッピングの追加]ダイアログが表示されます。

    繰り返し処理(データ件数)の入力データとなるCSVアダプタはテーブルモデル型、SAPアダプタはXML型のため、Mapperを使用しデータをマッピングする必要があります。Mapperを使用しデータのマッピングを行うため[はい]を押下します。

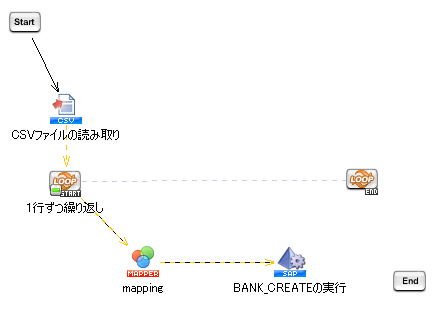

    繰り返し処理(データ件数)「1行ずつ繰り返し」とビジネスメソッド実行処理「BANK_CREATE」の間に「mapping」が追加されます。



    追加したマッピングの名前を「mapping」から「CSV→SAP」に変更します。マッピングアイコンを選択し、プロパティインスペクタから以下のように変更します。



    カテゴリ	項目名	変更前の値	変更後の値
    基本設定	名前	mapping	CSV→SAP


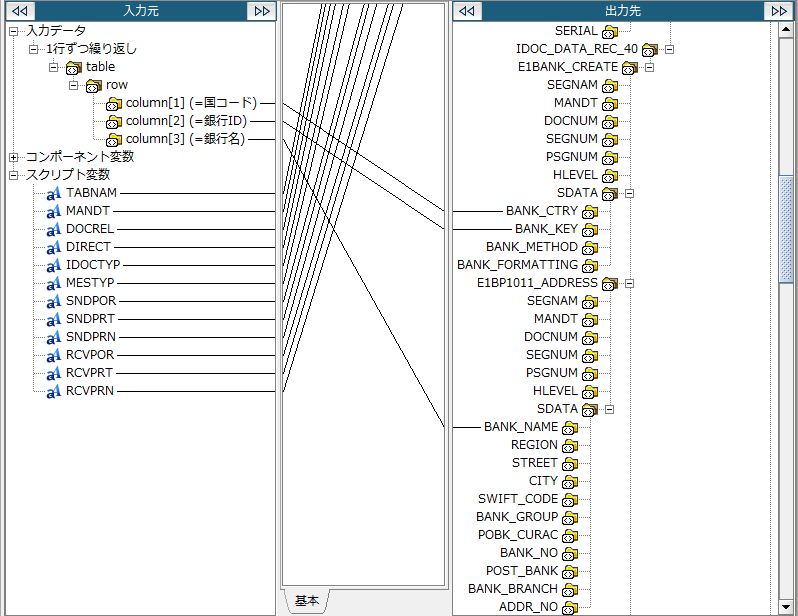

    「CSV→SAP」を開き、以下のようにマッピングします。

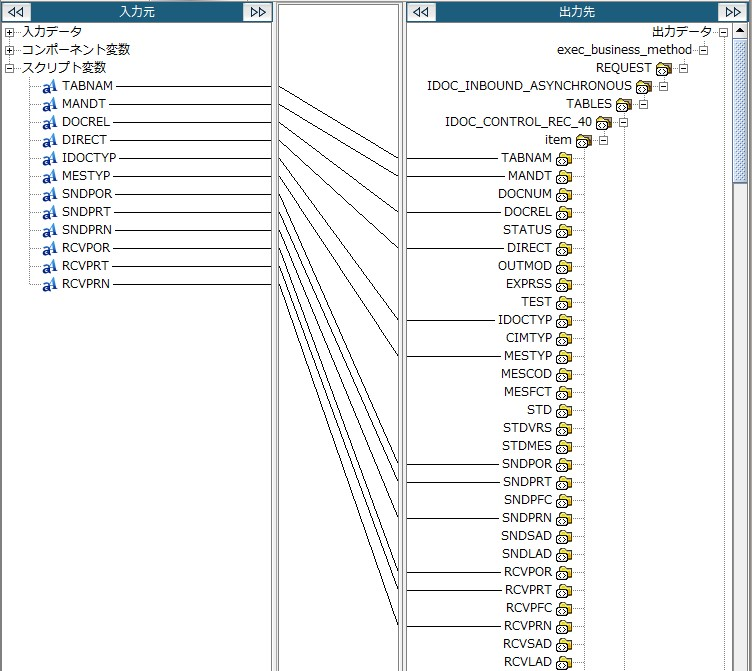

    • スクリプト変数からビジネスメソッド実行処理「BANK_CREATEの実行」へのマッピング



      スクリプト変数名	出力先項目名
      TABNAM	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/TABNAM
      MANDT	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/MANDT
      DOCREL	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/DOCREL
      DIRECT	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/DIRECT
      IDOCTYP	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/IDOCTYP
      MESTYP	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/MESTYP
      SNDPOR	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/SNDPOR
      SNDPRN	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/SNDPRN
      RCVPOR	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/RCVPOR
      RCVPRT	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/RCVPRT
      RCVPRN	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/RCVPRN






    • 繰り返し処理(データ件数)「1行ずつ繰り返し」からビジネスメソッド実行処理「BANK_CREATEの実行」へのマッピング



      入力元項目名	出力先項目名
      国コード	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_DATA_REC_40/E1BANK_CREATE/SDATA/BANK_CTRY
      銀行ID	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_DATA_REC_40/E1BANK_CREATE/SDATA/BANK_KEY
      銀行名	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_DATA_REC_40/E1BANK_CREATE/E1BP1011_ADDRESS/SDATA/BANK_NAME






11. スクリプトの完成
    作成した各アダプタをプロセスフローで結び、スクリプトが完成します。
    以下の順にプロセスフローを結びます。



    順序	名前
    1	CSVファイルの読み取り
    2	1行ずつ繰り返し(START)
    3	CSV→SAP
    4	BANK_CREATEの実行
    5	1行ずつ繰り返し(END)






12. スクリプト実行と結果確認
    デザイナのツールバーにある[スクリプト実行]を押下し、スクリプトを実行します。



    スクリプトの実行に成功すると下図のメッセージが表示されます。





13. IDocデータ確認
    IDocデータが正常に登録されているかどうか確認します。
    SAP GUIにて、トランザクションコード「WE05」を実行します。IDoc一覧画面で以下の値を入力し[実行]を押下します。



    項目名	値
    基本タイプ	BANK_CREATE01
    論理メッセージ	BANK_CREATE
    パートナ番号	EICS
    パートナタイプ	LS




    以下のように、3件の銀行登録用IDocデータが表示されていれば、IDocデータは登録されています。

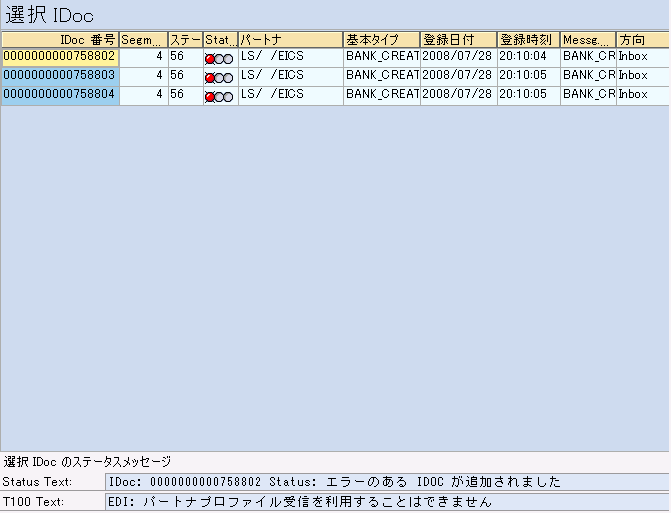

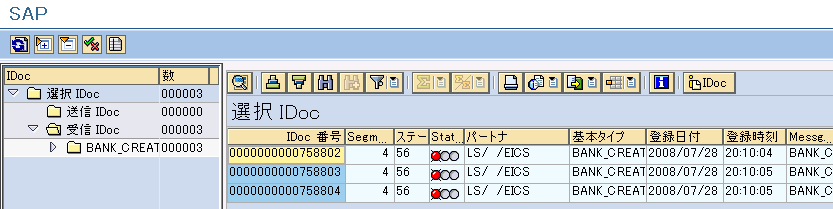

    Statusが緑の信号でない場合は、設定もしくは入力データに問題があり、登録されていません。



    一覧より該当のエントリを選択し、ステータスメッセージで原因を確認します。





14. 銀行マスタ確認
    銀行マスタが登録されているか確認を行います。
    SAP GUIにて、トランザクションコード「FI03」を実行します。銀行照会画面で以下の値を入力し、Enterキーを打鍵します。



    項目名	値
    銀行国コード	JP
    銀行コード	9990001


    以下のように、登録された銀行マスタが確認できます。
